浅谈搓丝板的中频电炉热处理工艺

搓丝板是用于加工丝锥、螺栓等外螺纹的专用工具，在工作中要承受交变的压、剪、弯等应力及冲击和磨损的作用，其齿形大都采用滚针冷滚压成形。搓丝板在中频电炉热处理后不再进行机械加工，其工作时加工螺纹的过程是一个旋转碾压的过程，通过与工件的相互滚压，使之发生塑性变形而轧压出螺纹，因此其齿部要承受剧烈的冲击载荷和挤压应力的作用。根据其服役条件，搓丝板需具有高的硬度、耐磨性、足够的强度和一定的冲击韧性，抗疲劳性强。搓丝板造成磨损的原因是：在摩擦力的作用下，工件表面的硬度不足而引起的材质损耗，齿牙麻点剥落是接触疲劳所致，掉丝同螺纹表面的脱碳有关。根据搓丝板的工作条件可知，除了需要经过中频电炉热处理，还要注意选用的材料应具备以下性能。①良好的淬透性，基体硬度高，耐磨性好。②尺寸稳定性好。③良好冲击韧性和适当的强度，良好的切削加工性和热加工成形性好。

为防止搓丝板的加热变形，针对9CrSi材料制作的搓丝板，在实际生产中，应采以下措施。规格≤M6的小型搓丝板，放入专用的夹具中，使板齿面向外冷却，否则变形增大。搓丝板通过中频电炉加热后变形较大的原因是内应力过大，其表现形态为：螺纹面凹、光面凸，需要进行校直。因此热处理应控制好搓丝板的变形，需要在加热介质与夹具上采取必要的措施，由于搓丝板冷却时，其齿部与背面的冷却速度快慢不同，其背部通过改变背部与齿面的冷却速度则可有效控制其变形。

根据搓丝板的变形规律，在对其进行中频电炉加热时，应使螺纹面向电极，则变形小；使搓丝板背面夹具平面紧贴，则变形减小，对于变形后的搓丝板而言，可采用加热进行热点校直，热点区域的温度约在600℃，目视为红，空冷即可，为确保消除校直应力。事实表明，根据搓丝板的失效形式（牙部脆断或崩裂等)，为了提高搓丝板的使用寿命，目前采用等温加热的工艺方法，形成高碳的贝氏体组织，不再出现非正常失效，而是以疲劳磨损为主要方式。

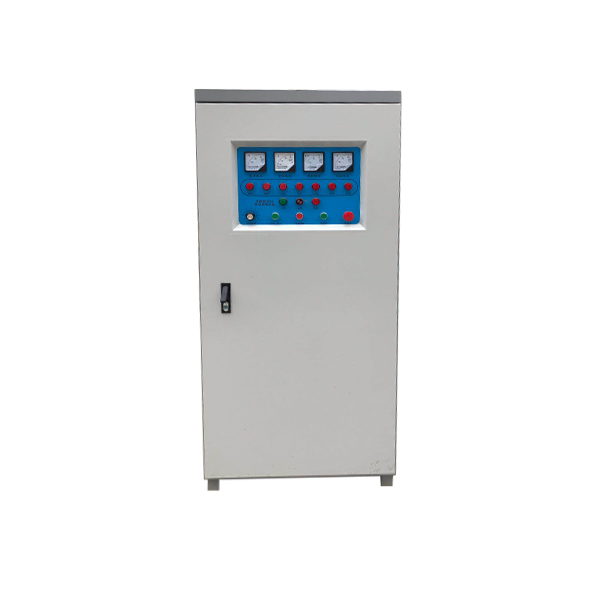

搓丝板的热处理加热设备为中频电炉，为了实现加热过程中搓丝板齿部的无氧化脱碳，预热应在可控气氛或保护气氛的电阻炉或井式炉中进行，而加热炉通常为高频炉，其内部的氧化物含量超过了一定的数量，则将会造成搓丝板表面螺纹的组织的破坏，明显降低其使用寿命，因此必须严格地进行捞渣和脱氧处理，同时应防止表面的腐蚀。
