你知道高频淬火设备之淬火感应器有多少种吗？

对于淬火领域，不论选择高频淬火设备、超音频淬火设备，还是中频淬火设备，都离不开关键部件---淬火感应器。这个部件看似简单，其实不然，很多用户忽略了其中要求。你对高频淬火设备的淬火感应器知道多少呢？能分析用途和作用吗？

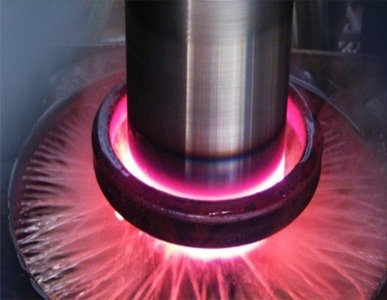

高频感应加热线圈又称感应器，在感应加热系统中是非标定制件，是超高频淬火机、高频淬火机、超音频淬火设备、中频淬火机等感应加热设备的能量输出构件，它的感抗配电源、电流配功率、外形仿形配工件。为保证加热速度和效率，其匝数（圈数）、直径、形状、尺寸等参数，要能满足阻抗匹配条件和工件工艺的要求。相对而言，感应圈的直径越大，圈数越少；直径越小，圈数越多。

一、常用的高频淬火感应器有以下几种：

1、外表面加热感应器；

2、内孔加热感应器；

3、平面加热感应器；

4、通用型的加热感应器；

5、特殊型的加热感应器（如自带喷水感应加热器）；

6、单一型加热感应器；

7、复合型加热感应器；

8、熔炼加热器；

9、炉膛式感应加热器；

10、分段式炉膛感应加热器。

一般选用能满足大电流工作的电阻率小、纯度高的紫铜管制作。

二、高频感应器组成

1、它由感应线圈、固定结构件、冷却水路构成。

2、感应加热器是依据用户所提的工艺参数而专门设计定制。

3、整个感应加热线圈由优质大截面圆型或矩型铜管绕制而成，管内通冷却水。同时配置冷却水路分配器，给予感应器良好及时地降温。

为避免感应圈与工件碰触打火，感应圈匝间打火，防磁饱和等对机器或工件造成损坏和影响。在制作时，根据感应圈的形状，计算出各主要参数。同时需要选择隔热、绝缘、保温及防护等材料。如高温绝缘套管、高温保温棉、石英管、石墨管、硅胶和耐火材料等。

感应圈的性能直接影响设备的有效输出功率、工作效率、稳定性可靠性和使用寿命等。因此，制作的每付感应加热线圈是经过严格设计和精准的制作，以确保达到好的效果。

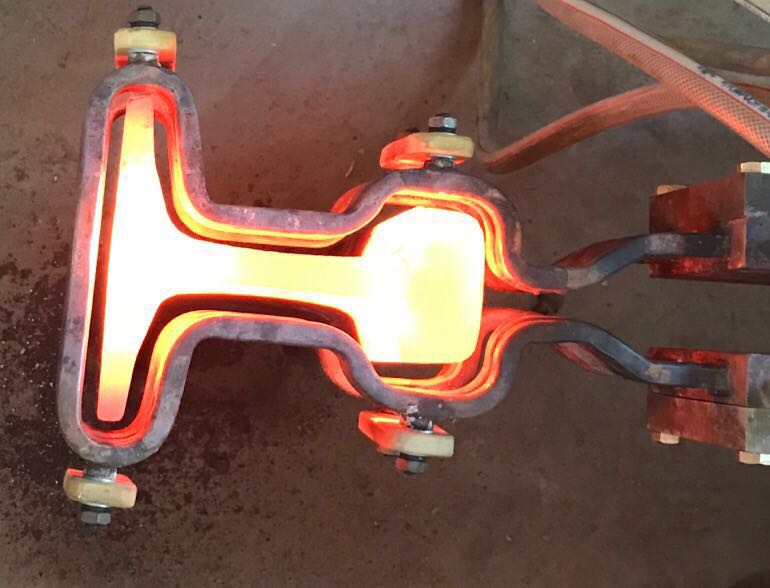

感应器形状多种多样，根据不同零件定制相应淬火感应器、加热感应器、炉膛等，您还知道哪些感应器呢？共同探讨，共同提升，共同学习。
