卧式淬火机床

卧式淬火机床

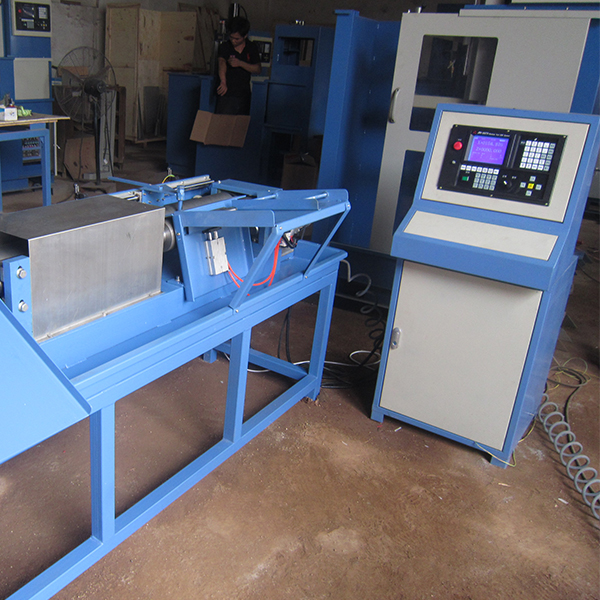

  数控淬火机床主机由床身、双层精密工作台、上**座调整滑动机构、上**总成、工作台移动及传动系统、主轴旋转及传动系统、零件旋转与上**调整机构,配种平衡,罩框、电气数控部分等组成。

  1、床身部分:机床采用焊接床身结构,整体进行去应力退火。主要外露件表面经特殊处理,具有良好的防锈抗蚀性能。

  2、上**调整机构:上**调整采用电动调整,可实现不同长度工件的装夹。

  3、工作台系统:采用步进电机通过变速机构驱动滚珠丝杠实现上工作台的升降运动,移动速度无级可调,传动轻快,导向精度高,定位准确。

  4、主轴旋转系统:由异步电机通过变速机构和传动轴驱动主轴旋转。采用变频调速实现零件转速无级调节。

  5、罩框:罩框用厚钢板制成。制作精良,外观美观,色泽大方。罩框上部设有玻璃窗及推拉门,既可防止冷却水外溅,又便于装卸零件及监控淬火过程。

  6、电气控制部分:电气控制部分由数控系统、变频调速器、中间继电器等组成,电源进线:3相,380V,1.5Kw;可存储二十种以上零件的淬火工艺,通过数控键盘可对各种程序进行编程存储。机床设置有失电保护、越位保护等功能,具有较高的安全可靠的特点。

  主要配置

  1、数控系统控制;

  2、步进电机驱动;

  3、滚珠丝杠传动;

  4、圆柱直线导轨导向,滚珠滑块滑动;

  5、交流调速电机驱动链轮链条,光杠使工件旋转;

  6、交流减速电机驱动丝杠、丝杠是**升降;

  7、电磁阀控制喷水;

  8、配有控制加热设备插头。

  主要特点

  1、采用数控技术,具有连接、同时、分段连接、分段同时等淬火功能。

  2、用于轴类、盘类、销类、齿轮类等零件的感应淬火。

  3、可配置一体化淬火液循环冷却系统。

  4、采用型材结构机身,自动化程度高。

  应用领域:

  1、外圆淬火系列:对各类轴、棒、管、圆形零部件(如轴承、气门等)外圆面进行整体或局部淬火。

  2、内圆淬火系列:对各类管材,机械零件的内圆进行整体或局部淬火,如缸套、轴套等。

  3、端面、平面淬火系列:对机械零件的端面、平面部位进行整体或局部淬火。

  4、异形零件淬火系列:对异形零件的某个面进行整体或局部淬火。

  5、特大零件淬火系列:对体积大、质量重的特大零部件进行整体或局部淬火,如船用齿轮、大坝水闸道轨、大型输油管道等。

  售后服务:

  1、一年内非人为损坏免费维修,终身维护。

  2、长期提供技术支持,根据客户要求配置感应器。

  3、根据客户要求可送货上门,配置冷却系统。

  4、根据客户要求定做工装,免去客户一套设备跑多家且不配套的烦恼。

  5、为客户提供所有设备配件服务,方便客户长期对设备进行维修和保养。

  6、全套设备由我公司提供工程技术人员现场指导安装调试,对用户的操作人员和维修人员进行免费技术培训,确保操作人员能够熟练操作设备,维修人员能够对设备进行例行检查,判断设备的故障点和要更换的损坏元器件。负责全套设备的调试和试运行。

  设备参数:

机床型号

工作电压

*大行程

*大回转直径

移动速度

旋转速度

*大承重

总功率

重量

sk-600

380V±5%

600mm

400mm

10-300mm/s

无级可调

10KG

2KW

约0.9吨

sk-1000

380V±5%

1000mm

550mm

10-300mm/s

无级可调

30KG

2.5KW

约1.2吨

sk-1200

380V±5%

1200mm

600mm

10-300mm/s

无级可调

45KG

2.5KW

约1.2吨

sk-1500

380V±5%

1500mm

800mm

10-300mm/s

无级可调

100KG

3KW

约1.2吨

sk-2000

380V±5%

2000mm

850mm

10-300mm/s

无级可调

200KG

5.5KW

约1.5吨

sk-2500

380V±5%

2500mm

1000mm

10-300mm/s

无级可调

300KG

5.5KW

约2吨

sk-3000

380V±5%

3000mm

1000mm

10-300mm/s

无级可调

400KG

7.2KW

约3吨

sk-3500

380V±5%

3500mm

1200mm

10-300mm/s

无级可调

500KG

11KW

约4吨

sk-卧式

380V±5%



10-300mm/s

无级可调

1000KG


约3吨
