超音频机床导轨淬火机

随着国内工业形势的不断发展，近年来机床行业市场需求量也越来越大，用户对机床的质量要求也越来越高。而一台机床的质量好坏和寿命长短，关键之一取决于机床导轨面的精度和淬火工艺要求。如果这台机床导轨面不经过淬火处理，那么这台机床的精度和寿命是没有保证的。有些生产厂家对机床导轨面也进行淬火处理。但用的设备仍然是老式电子管高频和老式可控硅中频。而用这两种设备淬火存在着两种不同的缺点。若用电子管高频淬火，因频率太高---khz，淬层太浅，尖角效应强烈，硬度不均，磨削余量不足。若用可控硅中频，因频率太低，淬硬层太深，变形量过大。增大磨削工作量，硬度层不一致。并且噪音大，加热淬火速度慢，耗电量大，成本高等,我公司生产的超音频系列的，设备采用进口igbt模块，功率电路电路以串联谐振为基本特征，控制电路以频率自动跟踪，多闭环控制，金属切削机床导轨淬火成套设备具有高集成化，模块化，效率高、性能稳定、安全可靠为主要特点。

一、超音频全自动机床导轨淬火热处理设备，精度高，可以自行上下左右移动，相关参数如下：

（1）纵向行进速度 100mm/分 — 400mm/分

（2）横向行程 1500mm

（3）横向调节线速度 20mm?—100mm

（4）升降高度行程 350mm

（5）感应器*低高度 700mm

（6）升降线速度（快速）600mm/s

（微调）20mm/s

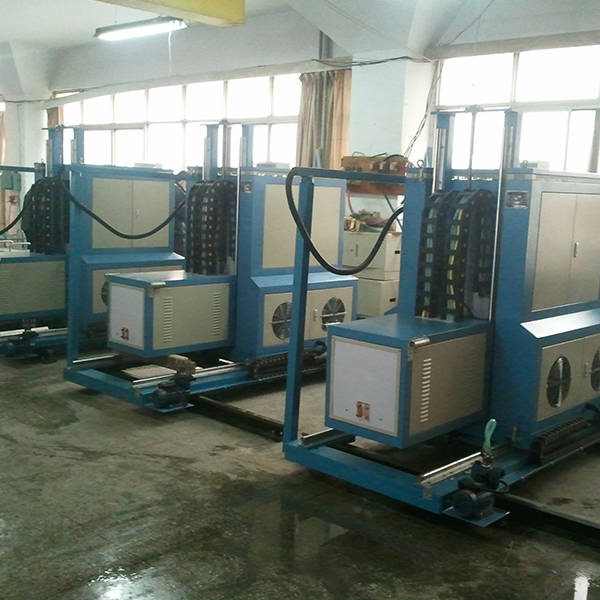

二、全自动机床导轨淬火电源装置图如下：

三、该设备主要由三部分组成：

1、IGBT感应加热电源（包涵淬火变压器）；

2、传动、机械移动、数控部分；
